某酒店多功宴会厅AV系统设计方案

某多功能厅大约710㎡左右,该厅要求具备能实现宴会招待,婚宴、多媒体报告型会议,文娱表演、音乐欣赏,高清视频展示等功能,还要求采用AV智能集中控制,方便对整个系统设备管理。

根据甲方要求,酒店定位于五星级酒店,整个酒店的AV系统要符合五星级酒店的档次定位和服务规模,因此充分考虑采用优秀品牌,并要注重产品的性价比。

音视频系统具体由以下系统组成:

1、 扩声系统

2、 视频显示及录像系统

3、 语音发言系统

4、 中央控制系统

一、扩声系统

方案的扩声系统主要由:专业音箱、专业功放、调音台、音频处理器、音源设备等组成,但房间主要体现一个是多功能,因此扩声系统中增加了两只超低音箱,满足文娱活动大动态需求。

综合甲方具体需求,并严格按照国家相关的部颁标准<厅堂扩声系统设计规范gb>中的,多用途扩声系统声学特性指标(如下表), 进行精心的设计。

我们按照上述标准的一级设计,让整个多功能厅的声场均匀,语言清晰度和可懂度高,传声增益大于-8Db,保证扩声音质清晰,保真度高。首先,大家知道,房间的面积过大,房间的混响很严重,因此我们建议建设方在做精装修时要从分考虑房间的声学建声的问题,否则房间的混响时间过大,造成听音环境不好影响扩声系统语言清晰度,下面是国家相关标准:

  根据上表可知,房间混响时间是1.2-1.8更好,结合上述情况我们设计采用目前比较先进的反传统式线性阵列音箱,这种音箱可以克服长远程的扩声投射和房间的混响时间较差的房间,在这里我们也建议甲方尽可能采用这种音箱,它可以满足多功能厅比较特殊的扩声环境,并且安装也十分方便,声像也十分的一致。 传统音响和线阵音箱的扩声辐射原理如下图所示:

上图所示:线性阵列音箱的辐射是柱形波,投射的角度十分的小并且还可以调整从3°-103°-20°,传统的音箱是球形波,辐射的角度较大,不该辐射到的地方也辐射到了,加大了房间的混响声,影响房间的可懂度。

扩声系统主要由:专业音箱、专业功放、调音台、音频处理器、音源设备、等组成,但这个房间主要体现一个是多功能,因此扩声系统中增加了两只超低音箱,满足文娱活动大的大动态需求。具体的房间布局如下图所示:

图一:多功能宴会大厅音响设备布局图

图二:多功能宴会大厅AV系统设备布局正视图

我们按照上述国家标准的设计,让整个多功能厅的声场均匀,语言清晰度和可懂度高,传声增益大于-8Db,保证扩声音质清晰,保真度高。

音箱选型:选用原装德国BOSCH集团EVI公司生产的DYNACOR专业音箱。该集团同时拥有DYNACORD、EV、BOSCH、telex等品牌,该集团是上规模更大的、历史也是更悠久的专业音响产品厂家,现隶属于德国BOSCH集团, EVI作为更大的音响科技的公司,其产品线从话筒、到调音台、到功放、音箱等全系统音响产品全部制造,但不会因大而全就丧失其品质,其产品均为先进品质产品, DYNACORD音箱产品全部产自德国原装制造,其特点就是品质高,有很好的性价比。

由上面介绍,因此选择德国EVI公司的EV品牌的线性阵列专业音箱EVA2082S,组成同一平面式集中供声面覆盖全场,做整个房间的主要扩声和房间的声像定位,每只音箱8欧350W,共计4只线性阵列音箱,每一边2只音箱为一组,每组音箱最大声压级可以达到135dB,按照简单的声学计算,传统音箱的声音每传输一倍的距离衰减6 db,可是线性阵列音箱的声音每传输一倍的距离只衰减3 db,显然它比传统音箱投射同样距离的声压级少衰减一半,我们按照这样计算,该房间的最后一排的距离是32米,计算最后一排的直达最大声压级为120db,同时还考虑到不只是一只音箱扩声,而是2套,即左、右声道各1套音箱,增加1套音箱就增加2*3db=6db那么,实际的声压级大约为126dB,因此前后排的直达声场声压级都大于国家相关一级声压级标准103db.

以上分析:采用线性阵列音箱,比较理想,直达声可以更多的投射到后区的所有听众。

为了提高文娱活动的震撼力,系统中配置两只600w的超低音箱,低音箱采用移动使用,由于舞台面积较大,在舞台上还配置2只舞台返送监听音箱,保证主席台发言人员的实时监听自我掌握声音大小,或让舞者、演唱者更有自信心。

另外音箱的功率放大器的选择,由于我们选用的音箱灵敏度都在104db,只要功放的额定功率大于音箱的额定功率的1/3以上即可完全推动音箱,并且还有富裕的储备功率,在大动态的时候也不会担心功率欠缺引起音乐失真。因此我们选用我国FamousounD专业功放,该功放应用十分广泛,性噪比很高,质量很好。

二、数字会议发言系统

发言系统中配备了中外合资CREATOR数字会议8只手拉手会议话筒,演讲台配置两只鹅颈式会议话筒,为了照顾会场临时发言人员的发言和文艺表演,配置了四只U段无线手持话筒,2只头戴或领夹式无线话筒。

三、视频系统

如图二所示: 由于该房间的高度在4.8米左右,我们在主席台的正面配置一块16:9的P4高清全彩LED大屏幕。

图一和图二中的摄像头,是采用自动跟踪摄像机,主要满足会议场景及内容的记录,方便今后的查阅和学习,由于房间较大,在主席台的左右两只摄像头是采集观众视频,主席台对面的摄像头主要采集发言人员的视频或作面部特写等。

四、控制系统

整个系统的控制,我们选配中外合资CREATOR(快捷)中央控制系统和美国ASHLY/3.6sp数字音频处理中心进行配合控制,主要完成系统中的高清LED大屏幕控制、大屏幕图像的切换控制、系统音量大小控制、各种场景的模式切换、高清摄像头控制、等其它各种数据的切换以及房间的灯光照明控制,房间窗帘控制等环境设备的控制,由无线彩色触摸屏和中央控制器通过编程,实现人性化集中傻瓜式中央控制系统,无须专职人员守候,主持人员在会场就十分轻松通过无线彩色触摸屏控制系统中的设备,也可通过网络实现异地控制房间的设备。

五、信息扩展

在开会时,有些重要的会议内容需要保存,因此方案中我们配置英国A&H调音台,此款调音台有录音数字输出,可以做高保真音乐或语言录音。房间配置2台高速自动跟踪摄像机,它可以实时跟踪讲话人员图像,图像提供控制室的调音员监视。

系统在应用中会有许多的接驳设备,因此我们设计在房间的两面布置4套墙面信息盒,接驳笔记本电脑和会议话筒等。

六、系统组成

七、系统图:

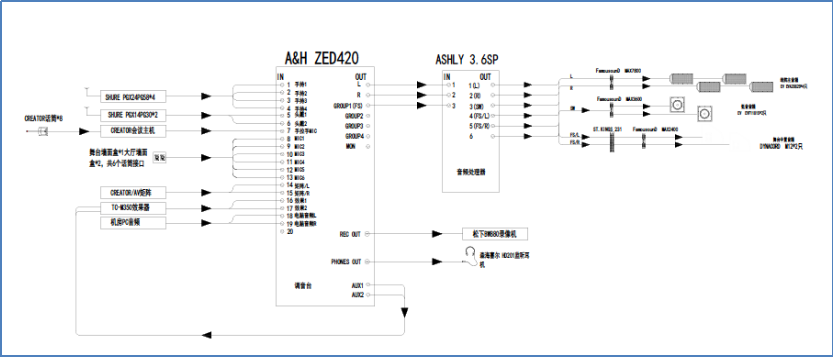

图三:扩声系统图

图四:视频系统图

图五:中央控制系统图
